化工泵副葉輪的密封結構
化工泵副葉輪的密封結構
[來源：未知]??? [作者白云泵業]??? [日期：2016-08-11 11:06]??? [熱度：]
化工泵在運轉時，副葉輪所產生的壓頭平衡了主葉輪出口高壓液體，從而實現密封。停車時，副葉輪不起作用，因此必須同時配備停車密封裝置解決停車時可能產生的化工泵泄漏。
副葉輪密封結構簡單、密封可靠、使用壽命長，化工泵運轉中可實現滴水不漏，因此在化工泵輸送含雜質介質的泵上經常采用。

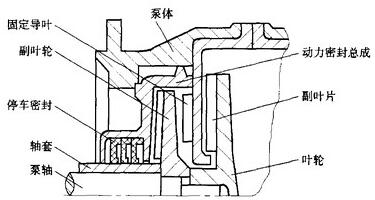

圖1 化工泵副葉輪密封的基本結構圖
化工泵副葉輪密封的工作原理：
當離心泵轉動時，葉輪就產生壓力為P出的液體，再流向出口的同時也壓向填料室，使介質往外泄漏。但由于副葉片和副葉輪的作用，它產生了離心力P1′或P2′。其方向與葉輪產生壓力P出的方向相反。故能把泄漏出來的液體頂回去。即在密封腔內形成了“等壓密封”或“負壓密封”，使泵在運轉過程中達到滴水不漏。由于有停車密封裝置，泵在停車時也能得到密封。
關鍵字：化工泵,化工泵葉輪,副葉輪
