5鐘常見非金屬泵的結構特點
5鐘常見非金屬泵的結構特點
[來源：未知]??? [作者白云泵業]??? [日期：2016-10-10 11:28]??? [熱度：]
1、玻璃鋼泵
玻璃鋼泵也稱玻璃纖維增強樹脂泵。
①酚醛玻璃鋼泵 泵的葉輪和過流零部件由熱固性酚醛樹脂與玻璃纖維攙混后經模壓和固化處理而成。酚醛玻璃鋼的技術性好，成型后尺度安穩，承壓后不易發生變形，且報價較低。
酚醛玻璃泵耐溫可達100℃，能用于運送大多數化學品，不能運送濃硫酸、濃硝酸等強氧化性酸和濃強堿、熱堿以及酚類介質，也不能運送富含顆粒的液體。
②增強聚丙烯泵 玻璃纖維增強聚丙烯(FRPP)是由聚丙烯樹脂與10％-40％的短玻璃纖維混合后，經擠出、造粒制成的粒狀增強聚丙烯。泵的葉輪和泵體等過流零部件由顆粒料經熔融、注塑成型。玻璃纖維增強聚丙烯密度較聚丙烯高1 0％，并有較高的強度、抗蠕變性和耐熱性。泵的注塑成型出產率高、本錢較低，因而運用較為廣泛。
增強聚丙烯泵耐溫約為100℃，能用于運送大多數酸、堿等腐蝕性液體和有機溶劑，不能運送濃硫酸、硝酸、鉻酸和甲烷、甲苯、環氧乙烷等有機溶劑。增強聚丙烯泵通常不需用金屬外殼維護，泵體以螺栓直接固定于托架上。
目前玻璃鋼泵的最大流量可達800 m3／h。
2、襯膠泵
襯膠泵也稱為橡膠面料泵。首要泵型為離心泵。其葉輪、泵體等過流零件均以金屬為基體，在其表面包覆或搪襯橡膠。襯膠的種類有天然膠(NR)、氯丁膠(CR)、異丁膠(HR)和丁苯膠(SBR)等。

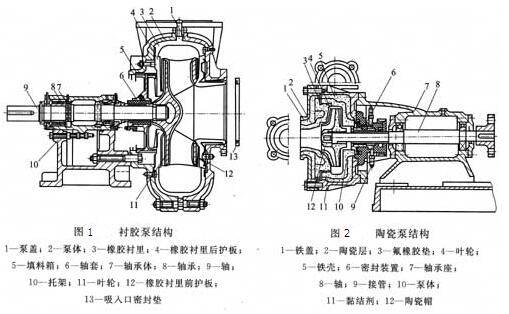

襯膠泵構造如圖1所示。其最大流量可達1500m3／h，最大揚程可達50 m，最高運用溫度80℃，最高運用壓力1.6 MPa。襯膠泵能用于運送硫酸、鹽酸、磷酸、氫氟酸、氫氧化鉀等強腐蝕性介質，并合適運送富含顆粒的腐蝕性液體，但不能用于運送濃硫酸、濃硝酸等強氧化性酸。
3、陶瓷泵
陶瓷泵的首要泵型為離心泵，泵的葉輪、蝸殼、泵蓋等過流零部件均以陶瓷制成，外設鑄鐵鎧裝維護，泵軸和葉輪螺母也都用陶瓷軸套和陶瓷罩帽加以防護。
陶瓷泵構造如圖2所示。陶瓷泵首要過流零件用材見表1，近年，已選用氧化鋯陶瓷制作泵的關鍵零部件，如磁力驅動陶瓷泵的阻隔套等。
目前，中國陶瓷泵商品最大流量可達400 m3／h；最高揚程50 m；最高運用壓力不大于1.6 MPa，運用溫度為-1 5～100℃。
陶瓷為脆性資料，對機械沖擊和熱沖擊較為敏感，為此，可在泵吸液和排液管口與管路之間設置彈性(波紋)接收，并在操作中避免大于5 0℃的溫度突變。
陶瓷泵能用于運送硫酸、鹽酸、硝酸和氫氧化鈉(質量分?jǐn)?shù)小于2 0％，溫度低于80℃)的腐蝕性介質，并能運送富含細顆粒的腐蝕性液體，但不能運送氫氟酸和熱堿。
表1 陶瓷泵主要過流零件的材料
|
零件
|
葉 輪
|
蝸 殼
|
泵 蓋
|
瓷罩帽
|
軸 套
|
|
材料
|
鉻剛玉、高鋁瓷
|
硬質瓷
|
硬質瓷
|
剛玉質瓷
|
鉻剛玉、剛玉質瓷
|
4、玻璃泵
玻璃泵通常為離心泵，其葉輪、泵體、泵蓋等過流零部件均用硬質化學儀器玻璃制成。葉輪通常為半開式，輪轂向軸封端延伸以用作軸封的軸套，并可維護鋼制泵軸。葉輪以樹脂膠合于泵軸上。泵為夾持構造或“盔甲’’構造，并均以螺栓通過繃簧將泵蓋與泵體連接在一起，以繃簧和泵蓋與泵體間軟熱片堅持玻璃泵蓋和泵體，受力均勻，避免壓裂。

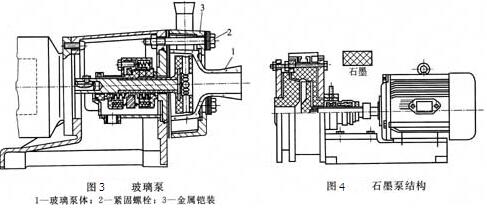

玻璃泵構造如圖3所示。玻璃質脆、耐熱、沖擊功能差，耐突變溫度小于60℃。目前，中國的玻璃泵流量可達45 m3／h，揚程可達25 m，運用溫度-2 0～100℃，最高運用壓力0.4 MPa。能用于運送鹽酸(100℃以下)、9 8％以下的硫酸(60℃以下)、硝酸(<60％、60℃以下)和磷酸(8 5％、100℃以下)的腐蝕性液體和大多數有機溶劑。不能運送濃度大于40％，溫度高于50℃的氫氧化鈉和氫氧化鉀。
5、石墨泵
石墨泵通常為離心泵，構造如圖4所示。其葉輪、泵體、泵蓋等過流零部件用不透性浸漬石墨(石墨限制燒結后浸漬熱固性樹脂)或熱壓石墨(石墨粉與樹脂混合后經熱壓成型)制成。葉輪與軸及軸套以耐酸膠泥粘接在一起。泵為夾持構造或“盔甲”構造。
石墨的膨脹系數小，有較好的耐熱沖擊性，并具有杰出的耐腐蝕功能。石墨泵適于運送鹽酸、氫氟酸，但不能運送硝酸、次氯酸、鉻酸和95％以上的硫酸。石墨泵的運用溫度通常不大于60℃。目前中國出產的石墨泵流量為20 m3／h，揚程22 m。
關鍵字：非金屬泵,玻璃鋼泵,襯膠泵,陶瓷泵,玻璃泵,石墨泵
